锌钢护栏喷涂工艺：
（一）受日光照射的锌钢型材应采用具有优良耐候性的热固性纯聚酯粉末涂料或丙烯酸粉末涂料。

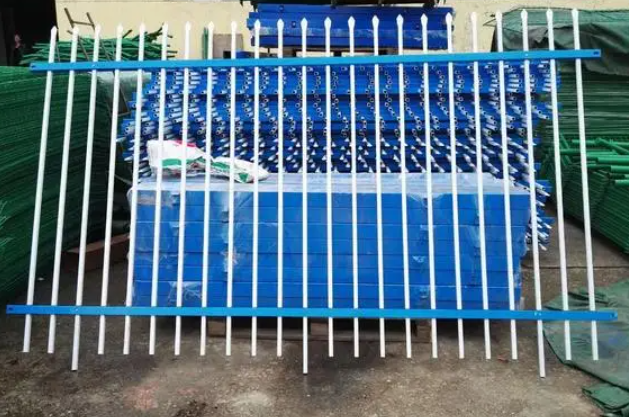

锌钢护栏喷涂机
（二）涂层的外观
1.钢钢护栏产品的涂层外观应平整和光洁。
2.涂层有下列情况之一者，均为允许缺陷：
a）轻微的桔皮；
b）不明显的针孔、缩孔；
c）不明显的色差。
3.锌钢护栏的涂层有下列情况之一者，奇亿注册均为不允许缺陷：
a）严重的桔皮；
b）明显的针孔、缩孔；
c）严重色差；
d）重要表面露底或有划痕；
e）鼓泡；
f）局部脱落。
锌钢护栏喷涂过程
（三）涂层的颜色
涂层的颜色应与选定的样板或色板基本一致。
（四）涂层的厚度
装饰面涂层厚度的平均值不得小于60μm，且最小一点不得小于40μm。
（五）涂层的硬度
涂层的硬度不应低于H。（漆膜硬度判定标准：
漆膜干燥后，以垂直压力1千克的力量，45度斜角在漆膜画出3CM长度，5次，漆膜没划痕，该铅笔级别硬度就是漆膜硬度。
铅笔硬度分为6B.5B.4B.3B.2B.B.HB.F.H.2H.3H.4H.5H.6H.7H.8H.9H
比如使用H铅笔表面无刮痕，使用2H铅笔有刮痕，则漆膜硬度为H）
锌钢护栏喷涂结构图
（六）涂层的划格试验
涂层的划格试验应达到GB9286—88中检查结果分级表中O级。
（七）涂层的耐湿热性
涂层的耐湿热性应为GB1740—79中评定等级的一级。
（八）涂层的耐砂浆性
不应有由于砂浆的影响和去掉砂浆而发生涂层脱离和涂层变化的现象。
（九）涂层的耐盐雾性
除划线2.0mm内的范围外，
奇亿注册开户涂层不应从表面脱掉。
（十）涂层的耐渗透性
在离试板到缘3mm以外，涂层不应起泡。
（十一）涂层的耐候性
涂层的耐候性按GB／T1766—1995评级方法，单项评定等级为：失光1级，变色1级，粉化0级；或符合GB／T1766—1995中表13的规定，综合评定等级为“良”。
